產品概述

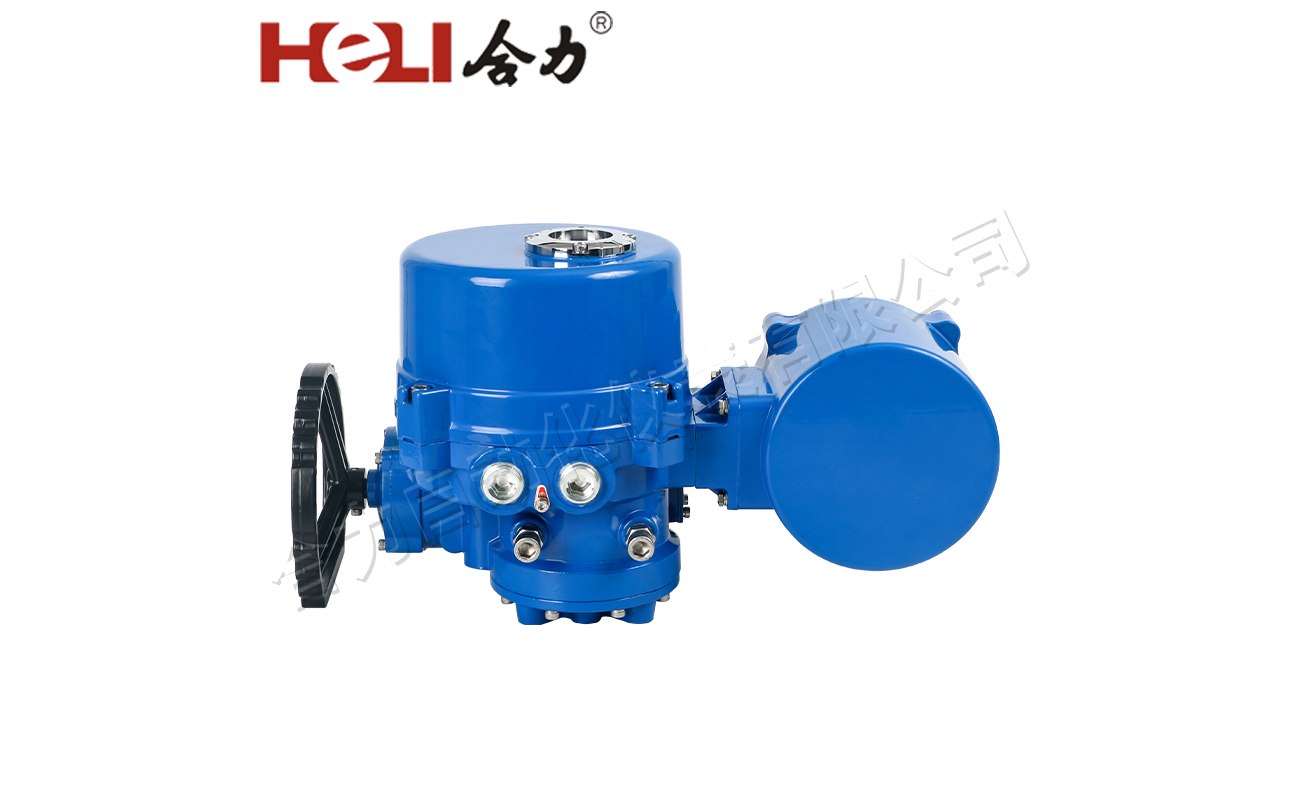

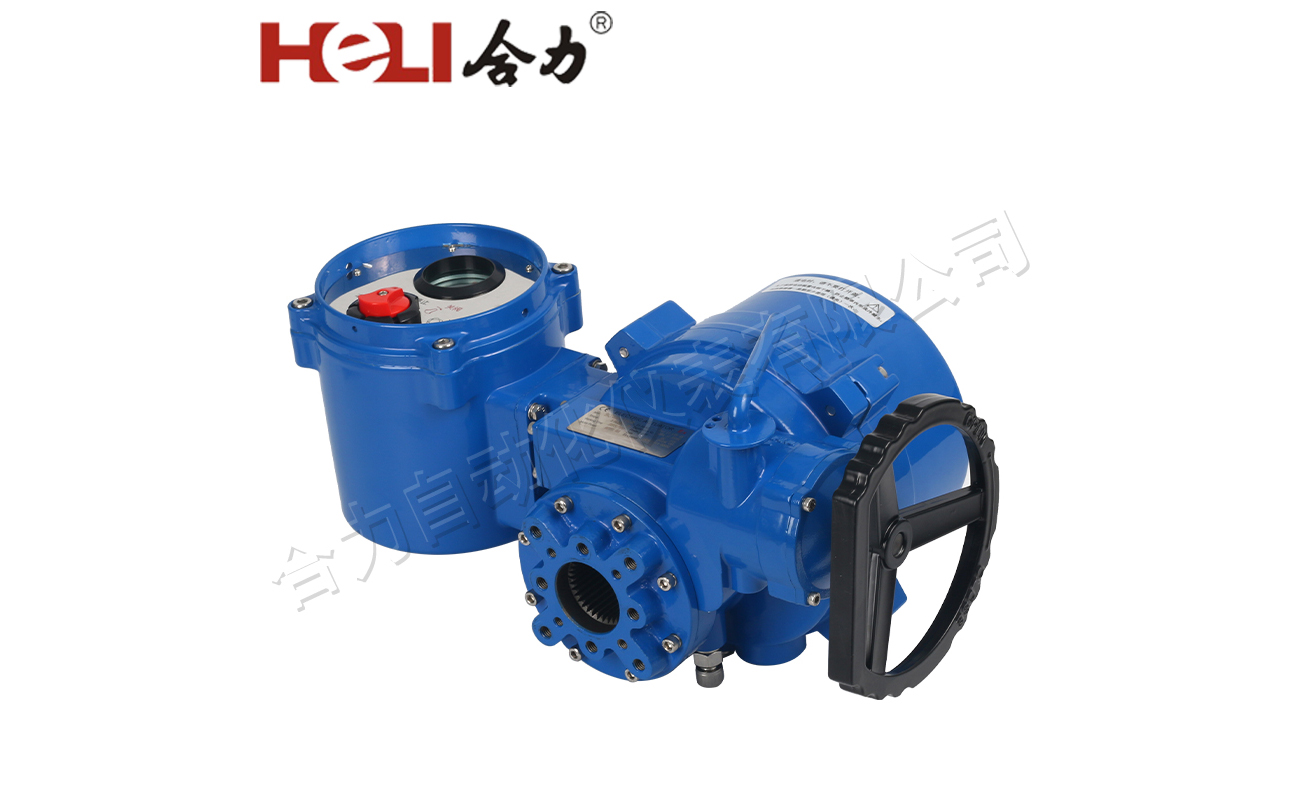

LQ型系列部分回轉閥門電動裝置是我公司最新研制的換代型產品。適用于蝶閥、球閥、旋塞閥和風門等做90回轉的閥門，用于閥門的開啟、關閉或調節控制，可遠距離控制，也可現場操作。

廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

該產品的防護等級為IP67，隔爆型產品（型號中有Ex）的隔爆等級為d II BT6或d II CT6

機械外殼

外殼：鋁合金外殼經過氧化處理。聚酯粉末外涂層，可以適應各種嚴酷的工況；

傳動機構：具有精確的雙蝸輪蝸桿機構，低噪聲，高輸出力矩;

自鎖功能：雙蝸輪蝸桿機構具有自鎖功能，防止反轉；

電機：特殊設計的感應電機，內置熱保護開關，防止電機過熱，絕緣等級為F級；

外部機械限位：阻止限位開關失效時超行程；

力矩開關：當閥門力矩過大時提供過載保護，開、關力矩各一個；

限位開關：可精確定位閥門位置，輔助開關可提供干接點信號；

接線端子：彈簧壓緊的接線端子，接線牢固，可在振動環境中使用；

干燥器：干燥器可以防止水氣冷凝

離合機構：合上切換手柄可進行手輪操作，通電時自動復位

手輪：帶手輪操作，可在停電或緊急時對閥門進行開啟或關閉。

電氣特點

自動鑒別相序、斷相保護；

遠程采用DC24V電壓等級；

方便靈活的用戶接線方式；

現場按鈕燈盒旋鈕采用不穿透設計，提高整機密封特性；

5個無源觸點指示電動裝置工作狀態，方便DCS系統對電裝的監控；

設置電動裝置監視電，DCS系統供綜合故障信號；

轉換旋鈕根據需要可以用普通掛鎖鎖定,防止誤操作。

型號含義

選型表
