概述

LO-SR系列彈簧復位電動執行器是配有機械式彈簧模塊以實現安全復位的一種角行程執行器。正常供電時，彈簧模儲存動能，失電狀態時，彈簧釋放儲存的能量驅動執行器，使閥門回到預設的安全位置（全開或全關）。復位速度受到精確地控制，復位過程安全平穩，以防止管道流體泄露或引發環境爆炸。LQ-SR系列彈簧復位電動執行器可選配外裝的離合式手動控制裝置。通過手動控制裝置，可手動操作執行器將閥門運行至鎖定位置。通電后，自動解鎖，無需手動解鎖。

技術參數

型號	LQ-SR050	LQ-SR100	LQ-SR200	LQ-SR300
Max.輸出力矩(N.m)	50	100	200	300
功率(W)	45	45	80	80
電動操作時間(S)	≤20	≤20	≤25	≤25
彈簧復位時間(S)	≤5	≤5	≤8	≤8
底部連接(IS05211)	F07/F10	F10/F12	F10/F12	F14
總電源	1Ph/220VAC(可選：1Ph/110VAC，3Ph/380VAC 或者 440VAC)
工作制式(開關型)	S2，15分鐘

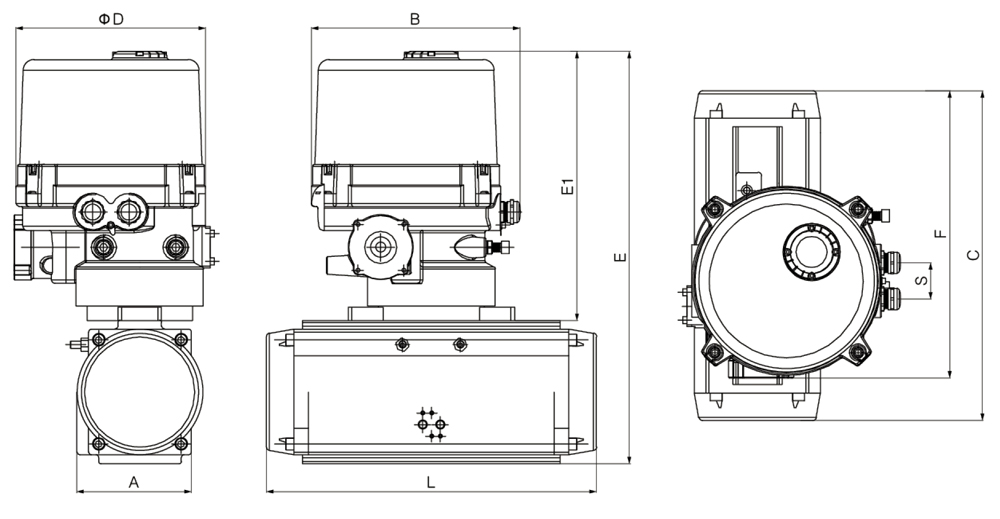

外形尺寸圖(mm)

型號	A	B	C	φD	E	E1	F	L	S	重量/Kg
LQ-SR050	135	247	320	222	490	315	302	302	50	33
LQ-SR100	142	247	320	222	490	315	302	398	50	33
LQ-SR200	161	287	418	262	569.5	352	459	456	50	33
LQ-SR300	189	287	418	262	569.5	352	459	534	50	33

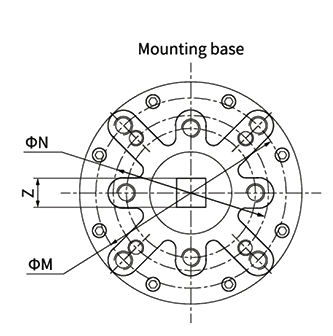

型號	φM	φN	Z	深度
LQ-SR050	102	70	22*22	25
LQ-SR100	125	102	27*27	30
LQ-SR200	125	102	27*27	30
LQ-SR300	146	N/A	36*36	40
